Paramètres cachés du régulateur ECH210BDT

[dfremond]

merci de ton aide bubus
justement, je viens de refaire tout ça
"aucune reponse" dans modbus request pro
mon ech 210 bdt MW320252 customer ref 2220098

[fred28]

bonjour a tous

pour commencer j'avais remarqué que modbusrequestpro prenais comme réponse l’écho quand la len > 1 avec le jumper mis sur mon interface.

j'ai constaté que j'ai bien du 5 v a l'interface quand mon pc portable est sur batterie et du 9 v quand il est en charge (bizarre quand même !!!)

resultat des course.... toujour pas de com pourtant tout est ok

j'ai surveillé ce qui transit par le port com un extrait de log avec le jumper

[06/01/2012 15:29:22] - Open COM4 port (C:\mbusrequestpro\mbusrequestpro\MBusRequestPro.exe)

[06/01/2012 15:29:24] - Written data

01 03 08 00 00 02 c6 6b ......Æk

[06/01/2012 15:29:25] - Read data

01 03 08 00 00 02 c6 6b ......Æk

[06/01/2012 15:29:28] - Close port

j'ai bien un envoi et le retour

sans Jumper

[06/01/2012 15:31:01] - Open COM4 port (C:\mbusrequestpro\mbusrequestpro\MBusRequestPro.exe)

[06/01/2012 15:31:03] - Written data

01 03 08 00 00 02 c6 6b ......Æk

[06/01/2012 15:31:07] - Close port

jamais eu de reponse

c'est bien apparement l'ECH qui ne repond pas....

voila ou j'en suis

[dfremond]

Ca y est ça marche!

avec l'interace USB ttl-232-485 proposée par BUBUS (http://cgi.ebay.fr/PC-USB-to-RS232-RS48 ... 2a114b1970 ) , pour avoir la communication en TTL, il faut enlever les deux jumpers (j'ai essayé je n'avais pas la doc)

Maintenant c'est OK avec mon ECH MW320252 soft 297.03
Merci.

[bubus]

mea culpa 2 fois; j'avais vu ta question sur cavalier mais zapper au cours réponse

cavalier sert à envoyer signaux ttl ou vers port rs232 avec max232 ou vers port rs485 avec max485
je pensais pas que ça pouvait bloquer la com sur pin ttl !!

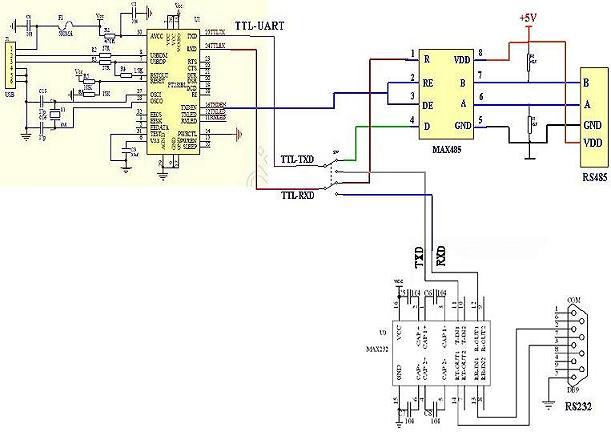

si un pro e- peut donner explication joint drawing adapt

salut

[hd31]

Si on laisse les cavaliers, et surtout celui de RX, on a un conflit entre le circuit RS485 ou RS232 de l'adaptateur, et la sortie TX de l'ECH. Et comme cette dernière est protégée par une résistance de 1k ou 10k, elle n'arrive pas à forcer le niveau.
Sur le TX, ça n'a pas d'importance.

[4vince]

Cool pour toi dfremond si ca marche.

fred28, pour ton histoire de 9V, c'est vraiment pas normal.
Fait une mesure directement sur le connecteur USB de ton interface.
Mais du coup je te pose une autre question : avec quoi tu fait mesure ?

[fred28]

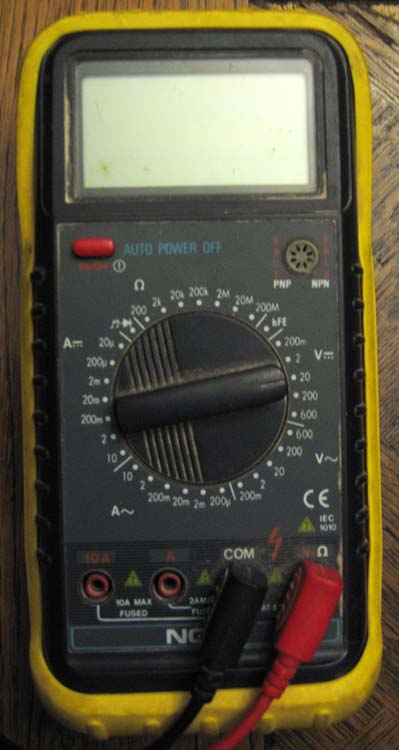

voila avec quoi je mesure


je vais commander une interace comme dfremond

j'en peu plus que cela ne marche pas ...

des que je l'ai je la teste

merci encore

[bubus]

bonjour

suite à la remarque de dfremond sur parametre H26 qui trouvait que c'était "flou",
qq a t'il établi la com en laissant ce paramètre H26=0?

merci

[albanco]

Bonjour

J'ai recu mon matos (adapateur+connecteur) hier, branché tout ce matin
et cela marche pafaitement.
J'en suis étonné car j'ai par mon boulot (automatisme) souvent mis
des com en service avec des resultats pas toujours immédiat.

Il faut dire que les dossier mis sur le forum est bien claire.

Comme adapateur j'ai pris cela :
http://cgi.ebay.fr/Transformateur-Conve ... 1e67082a08
Je l'ai acheté sur le bon coin a 6€.

J'ai testé avec Modbus REQUEST.

Ca c'ets la premiere étape car j'i acheté aussi un micro controleur Arduino.
Mon but est de faire l'acquisition par l'arduino est de recuperer ensuite les info
soit sur carte SD ou par ethernet.
L'avantage c'est que cela ne consomme rien , ne coute pas cher (23€) et eventuellement le mettre dans la PAC .

En attendant que je developpe le code est ce que quelqu'un aurait une appli
sous Excel ou autre pour remonter les info pour suivre mon degivrage car pour une fois il fait froid......


Bonne journée

Alban

[4vince]

albanco,

Mon petit soft permet de lire toutes les temps et de sauvegarder ca sous un fichier CSV,
qui permet de faire tres rapidement des graphs, ideal pour bien parametrer ta PAC...

[albanco]

Bonsoir

4Vince tu me met l'eau à la bouche.
Dans quelle condition est t'il possible d'avoir ce soft ????

Bonne soirée

AlbanCo

[fred28]

bonjour a tous

je souhaite alimenter l'ECH en 12v mais il y a apparemment plusieurs 12v et GND quelqu'un a -t-il une photo ou un schema afin que je ne me plante pas ...

je suis toujours dans l'attente de l'interface

merci

[4vince]

Dans la doc de l'ECH (et sur l'ECH lui meme) tu a le brochage.
Utilise les deux pins marquées 12vac

[albanco]

Bonjour

Pour moi depuis samedi ça monitor grâce au super logiciel de 4VINCE.

Je vais bientôt poster mes releves pour avoir vos commentaires, en attendant
vous utilisez quoi pour mettre sous graph car excel c'est pas top, le graph est figé
on peu pas zoomer.
J'utilse pour mon boulot des logiciels mais ils ne permettent l'import de fichier CSV.

Est ce que quelqu'un connait un logiciel de ce genre.
J'ai commencé a chercher sur google mais pour l'instant après quelques
essai rien de top.

Bonne fin de journée et encore merci 4VINCE

AlbanCo

[4vince]

Salut,

content pour toi si ca marche
Apres c'est le gros hic, moi j'ai cherché j'ai rien trouvé.
La solution la plus simple c'est d'envoyer les données dans une base SQL....
Puis afficher les resultats avec des graph sur page WEB.
je fais ca avec http://mynetmemo.com (Merci a flap)

Le deuxieme hic c'est un PC qui a une alim de 400w à 600w juste pour le monitoring c'est pas top....
donc je cherche une solution qui permet de faire direct ECH->SQL....
(ca sera sur du long terme....)
