DAIKIN - AIR/EAU - Altherma 14kw Radiateurs - Pierrot49

Message par pierrot49 »

Salut, la voilà enfin ...

Présentation
Maison de 1979
-> Surface habitable Rdc 94 M² / Étage 62 M²
-> Isolation: Mur Parpaing de 20 + Air + Polystyrène de 6.5 / Sous Pente : LDV mini 70 mm / Fenêtres PVC & Alu double vitrage Argon
-> Localisation : Maine-et-Loire, Température de base (Angers) : -7°c
Ancien Chauffage :
-> Chaudière Saunier Duval (35Kw/de 1996) Gaz Propane / Citerne GPL
-> Émetteurs : 10 Radiateurs Fonte/Alu + 6 à venir
-> ECS : eau chaude instantanée chaudière Gaz
-> Cheminée à Insert pour l'appoint (13 Kw)

L'installation
-> Daikin Altherma 14 Kw + Résistance de 6 Kw ("Appoint")
-> Ballon ECS 300 L + Résistance de 3 Kw ("Surchauffage")
-> Bouteille de Mélange Thermador 25 L sur le retour
Extérieur / Intérieur

Les parametres


Schéma hydraulique
Schéma hydraulique à venir

Supervision / Surveillance
Matériel
-> PC / Via Epia
-> Capteurs de température ds18s20-par sur bus 1wire
-> Interface 1wire <-> série : max232 + ds2480b
-> Compteur Landis+Gyr 126 ST :oops:

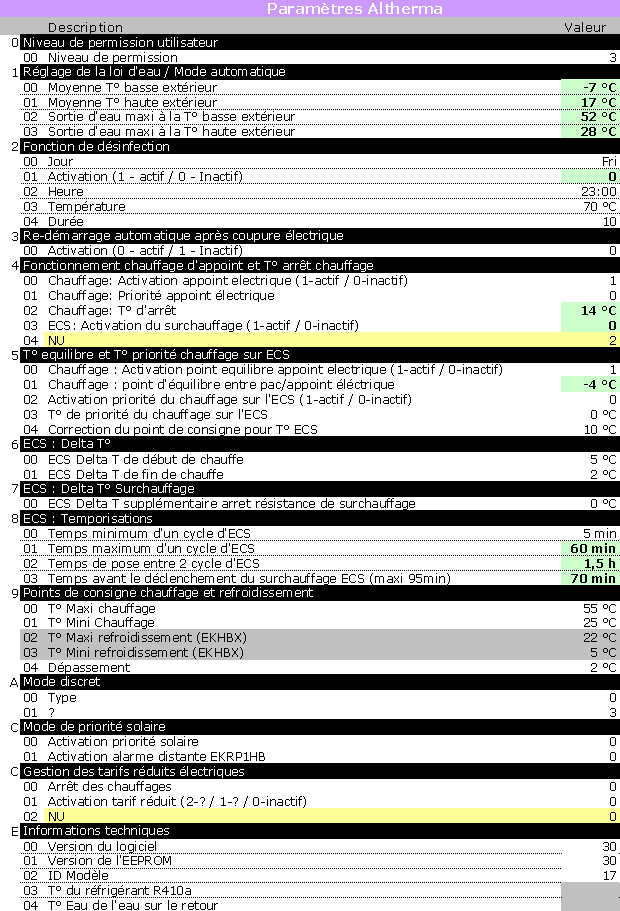

Logiciels
-> Linux / Debian
-> Générateur de graphiques: RRDtool
-> Téléinfo : OK (script "maison")

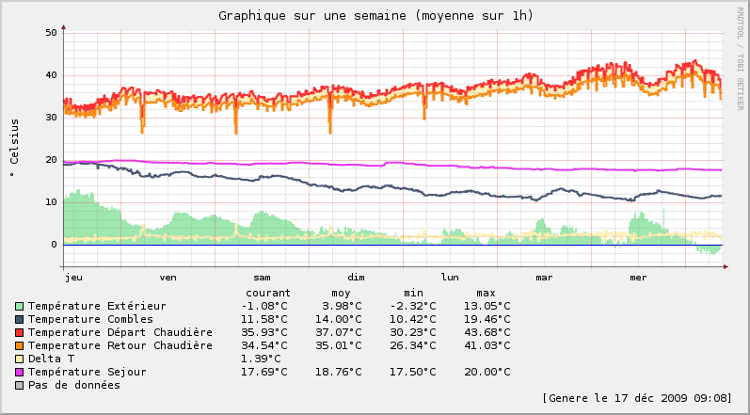

Graphique de la première semaine

Graphique des 2 premiers mois

Consommations 2009-2010:
  • octobre 2009 : 226 Kwh
  • novembre 2009 : 606 Kwh
  • décembre 2009 : 1395 Kwh
  • janvier 2010 : 2081 Kwh
  • février : 1063 Kwh
  • mars : 725 Kwh
Soit une moyenne de 33,7 Kwh / jour
Et un total de 6096 Kwh


Consommations 2010-2011:
  • octobre 2010 : 422 Kwh (43 €)
  • novembre 2010 : 851 Kwh ( 90 €)
  • décembre 2010 : 1583 Kwh (170 €)
  • janvier 2011 : 1125 Kwh (120 €)
  • février 2011 : 856 Kwh (90 €)
Soit une moyenne de 32 Kwh (3,4 €) / jour
Et un total (pour le moment) : 4837 Kwh / 513 €

A+
