PRESENTATION DE MA PAC W I 9 Monophasé
• température max. du départ chauffage: 55 °C
• couleur de la jaquette: blanc
Pompe à chaleur de chauffage pour installation à l'intérieur avec régulation intégrée WPM 2007 plus. Un kit de montage mural (disponible comme accessoire spécial MS PGD) permet de téléporter le tableau de commande de l´appareil monté derrière un cache design de couleur brun-rouge pour utilisation en télécommande. Possibilité de connecter de façon modulable les raccordements eaux souterraines et chauffage sur le front arrière de l'appareil. Faible niveau sonore grâce à la jaquette métallique insonorisée et au compresseur à double découplage vibratoire. Économiseur pour coefficients de performance élevés. Doté d'un évaporateur à spirale en acier inoxydable optimisé contre la corrosion et le gel.
Démarreur par condensateur, débitmètre et contacteur de charge de la pompe d'eau du puits intégrés ; sondes sur circuits aller et retour, sonde extérieure (NTC-2 normalisée) et filtre d'impuretés pour circuit d'eaux souterraines fournis.
Spécifications techniques WI 9ME
Pompe à chaleur eau/eau avec échangeur de chaleur à spirale en acier inoxydable (basse température)
Couleur de la jaquette blanc
Réf. de commande WI 9ME
Température max. du départ chauffage 55 °C
Limites de température de fonctionnement eau 7 °C à 25 °C
Capacité thermique / coeff. de performance pour W10/W50 kW/- 7,70 / 3,20
Capacité thermique / coeff. de performance pour W10/W35 kW/- 8,30 / 5,10
Niveau de puissance sonore dB (A) 53
Fluide frigorigène R407C kg 1,70
Débit d'eau froide (source de chaleur) en cas de différence de pression int. m³/h / Pa 2,00 / 6200
Dimensions (L x P x H) mm 650 x 575 x 1445
Poids (emballage compris) kg 156
Tension du système de régulation V 230
Tension en charge 1/N/PE ~230 V, 50 Hz
Protection par fusibles A 16
Raccordement au chauffage 1 1/4"
Raccordement à la source de chaleur 1 1/4"
Puissance de chauffage et coefficient de performance selon EN 255 (EN 14511) dans l'hypothèse W10/W35 (W10 = température d'entrée des eaux souterraines +10 °C, W35 = température de sortie de l'eau de chauffage +35 °C)
Veuillez prévoir de l'espace supplémentaire pour le raccordement des tuyauteries, la commande de l'appareil et sa maintenance.
SITUATION
Maison de 1972 située saint brévin les pins dans le 44 (330m de la mer)
T° de référence -4°
Un sous sol, un rez de chaussé, un étage
Exposition sud-sud ouest
Surface habitable 140m2 (possibilité 170m2)
Construction traditionnel parpaing de 20 + 4cm d’isolant injecté + brique de 4 cm
Comble : brique sur hourdi + plancher béton de 10 cm et isolation de 20 cm de laine de verre
Changement de toutes les menuiseries bois par du pvc double vitrage + argon + film argent
Coef de 1.4wm2
ANCIENNE INSTALLATION
Chaudière fuel avec ballon d’eau chaude intégré (système bain marie pas du tout performant)
12 radiateurs (dont 7 équipés de tête thermostatiques) fonte, surdimensionnés avec les travaux effectués mentionné ci-dessus
Consommation de fuel en 2008 : 2200 euros
FORAGE
Création d’un forage de 30m 1ere veine d’eau à 17m, 2eme veine d’eau à 25m
Débit de 20 m2 h
Hauteur manométrique totale (essai avec une pompe d’un débit de 7 m2/h) 5.20m
Température de l’eau 14°
Mise en place d’une pompe CALPEDA SDF 36 06 IN puissance 300w débit de 4.8 m2/h
Elle me permet de l’utiliser pour la pac et pour la maison + arrosage car elle est potable
Le rejet d’eau se fait dans un puisard ou j’ai réussi à enfoncer un tube à 4m de profondeur (sable jusqu'à 5m ensuite du granit)
INSTALLATION PAC WI9 mono
Mise en service mars 2009
PAC fonctionnant en HP/HC
ECS
Ballon d'eau chaude thermodynamique DIMPLEX BWP 30 H de 300 L
ACCESSOIRE HYDROLIQUE
Distributeur compact avec vanne de trop-plein
KPV 25
Module combinable avec coquilles isolantes pour un raccordement facile de la pompe à chaleur, du réservoir tampon, du réservoir d'eau chaude sanitaire et du système de distribution de chaleur. Il se compose d'une vanne de trop-plein, de 4 vannes à bille, de 2 thermomètres intégrés, d'un clapet anti-retour, d'un doigt de gant de sonde de retour, d'un module de sécurité avec manomètre et d'une possibilité de raccordement d'un vase d'expansion. Montage d'un circulateur, calibre 180 mm, DN 25).
• Dimensions (largeur x hauteur x profondeur) : 250 x 500 x 250 mm
• poids brut : 7,70 kg
ANCIENNE CHAUDIERE
PAC DIMPLEX
PAC INSTALLE
À droite ce trouve le ballon tampon de 100l
A gauche ce trouve réservoir tampon de 18 l pour le circuit radiateur

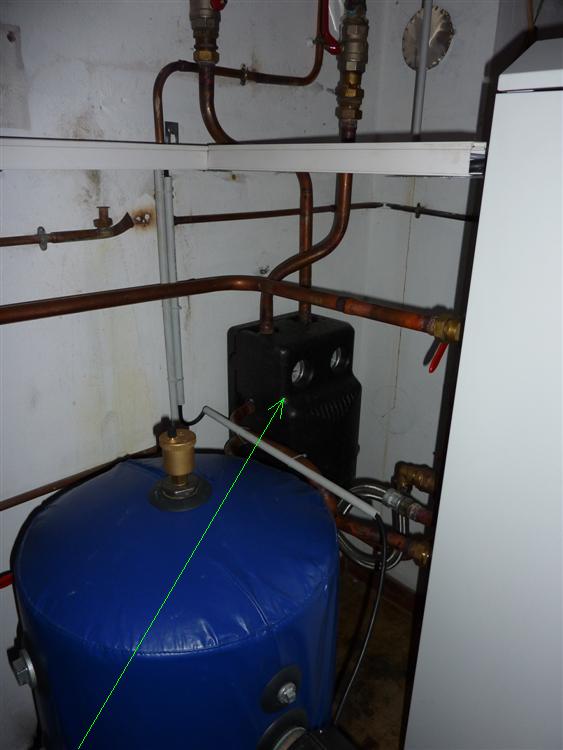

Derrière ce trouve le module KPV 25
Module KPV 25

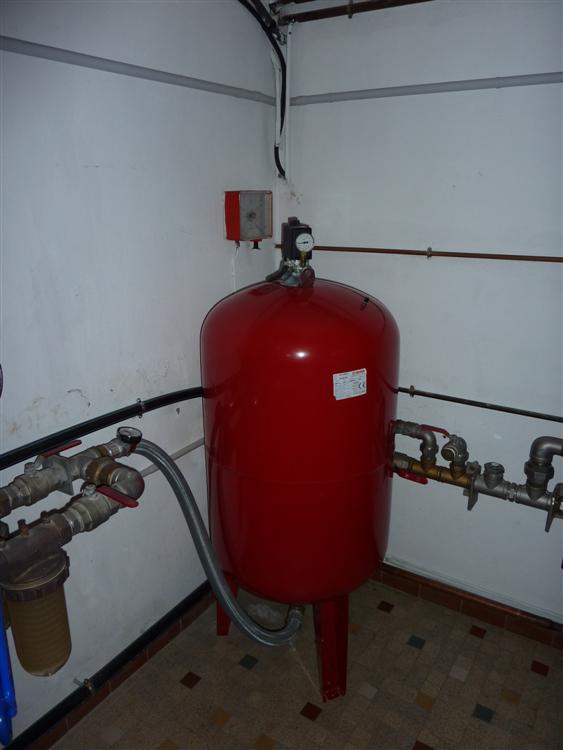

Ballon tampon du puits de 200l avec contacteur manométrique
A droite ce trouve la nourrisse de distribution, à gauche ce trouve le double filtre
by-pass

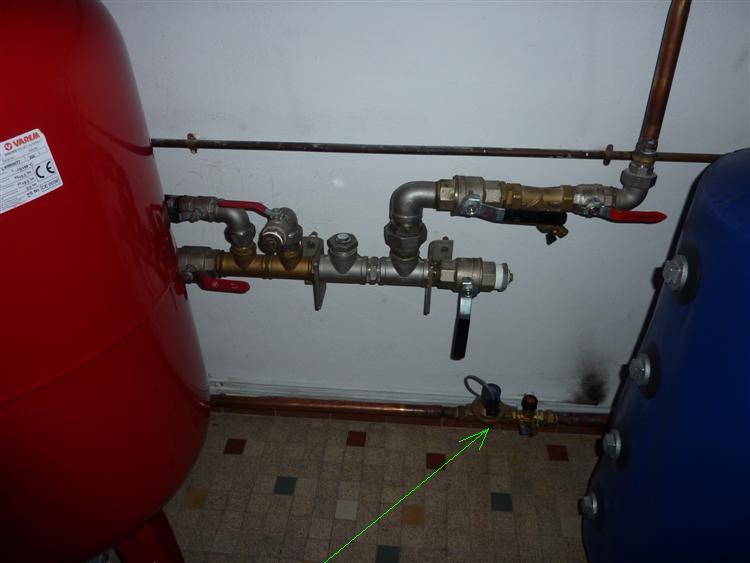

En bas ce trouve la vanne d’équilibrage et juste à côté l’électrovanne
Double système de filtration 25µ avec by-pass
PRIX DE LENSENBLE
Forage : 2060 E
Pompe de puits : 620 E
Ballon tampon de 200l +divers raccords + socarex Ø 33/42 : 700E
Vanne d’équilibrage +électrovanne : 350 E
Quand au filtre + la nourrisse de distribution c’est de la récupération (inox et laiton)
Toute l’installation de la pompe du puits jusqu'à la nourrisse à été faite par moi même
Facture pac chauffage, pac eau chaude sanitaire, ballon tampon + raccord divers
13600E
Soit un totale de 17330 EUROS
Je ne peux communiquer la consommation de l’ensemble car nous somme au mois de mai
Je verrai cela l’hiver prochain
@ Bientôt GIGIS
DIMPLEX - EAU/EAU WI 9 ME mono - Gigis
- gigis
- Assidu
- Messages : 30
- Enregistré le : dim. juin 14, 2009 7:26 pm
- dbercy
- Modérateur
- Messages : 4947
- Enregistré le : mar. déc. 25, 2007 11:08 am
- Localisation : Yvelines
- Chanbon
- Site Admin
- Messages : 4512
- Enregistré le : mer. nov. 02, 2005 9:56 am
- Localisation : Loiret
- Contact :
Bonjour,
j'ai supprimé un doublon de ce message; du coup je remets la question de Steph:
A+
j'ai supprimé un doublon de ce message; du coup je remets la question de Steph:
stephk a écrit :Salut,
C'est quoi la référence complet de ta PAC ? C'est pour le classement des installations.
A+
A+
Admin du site www.chaleurterre.com
Site sur les énergies renouvelables - Géothermie - Aérothermie - Solaire - Eolien - Biomasse
Site sur les énergies renouvelables - Géothermie - Aérothermie - Solaire - Eolien - Biomasse
- gigis
- Assidu
- Messages : 30
- Enregistré le : dim. juin 14, 2009 7:26 pm
identification de ma pompe à chaleur
ma pac est une dimplex WI9 mono
- stephk
- Resp. Section
- Messages : 2285
- Enregistré le : lun. févr. 06, 2006 2:08 pm
- Localisation : Bretagne
- Contact :
une WI 9 ME dans ce cas !
