Régulation évoluée

Message par hd31 »

J'avais déjà fait une présentation au milieu d'un autre post, je fais maintenant un post spécifique pour que ce soit plus clair.
C'est du matériel que nous avons développé pour nos besoins spécifiques, en réutilisant des briques que nous avions déjà construites, ou au contraire pour tester certaines solutions pour les proposer éventuellement ensuite sur nos produits professionnels. Un tel développement ne serait rentable qu'en vendant cette régulation en grande quantité, la rentabilité n'est donc absolument pas le but premier, et le forum pas un site de vente. Mais si certains sont intéressés et que tout le monde y trouve son compte, pourquoi s'en priver. Et ceci après accord de Chanbon, pour qu'il n'y ait pas de mauvaise interprétation.
Nous sommes aussi en cours de conception d'un produit dérivé, sans afficheur et avec moins de relais, pour du suivi photovoltaïque principalement.

La régulation est opérationnelle sur plusieurs installations depuis plusieurs mois, et en évolution constante. En effet, le processeur n'est pas encore saturé, que ce soit en mémoire ou en capacité de calcul !

Caractéristiques du matériel
- consommation inférieure à 1W
- interface éthernet 10/100 Mbits
- mise à jour par le port éthernet
- jusqu'à 8 relais de sortie
- 2 entrées PT1000
- 2 entrées Téléinfo
- bus 1-Wire
- 1 entrée analogique
- écran couleur graphique tactile


Fonctionnalités du logiciel (peuvent évoluer)
- interface web
- mise à l'heure automatique avec NTP
- fonction dyndns pour accéder à la régulation de l'extérieur même sans IP fixe
- régulation par loi d'eau (évidemment !)
- envoi régulier des mesures vers un serveur distant pour affichage des courbes
- gestion de 16 capteurs 1-Wire
- gestion de 2 ports téléinfo, l'un pouvant agir sur le fonctionnement de la pac (Tempo, HP / HC...)
- gestion d'une relève (complément par chaudière ou résistances) ou d'un remplacement (selon tarif Tempo ou EJP)
- possibilité de gérer le dégivrage en fonction de l'état réel de l'évaporateur
- calcul de la performance, en indiquant actuellement le débit, mais un débitmètre non intrusif utilisant les 2 PT1000 est en cours de développement
- gestion d'une décharge solaire pour éviter la surchauffe de capteurs, vers une piscine par exemple
- gestion de log

A faire ou envisagé
- utilisation plus poussée de l'afficheur intégré
- envoi de mails dans certains cas
- .... selon suggestions ou demandes !

La photo est un peu ancienne, l'afficheur donne plus d'informations aujourd'hui.







Page capteurs





Toutes les Amzair n'ont pas de bonnes performances, la preuve...




Ces captures ont été faites sur plusieurs régulations pour montrer des configurations significatives sur tous les écrans. Et la prochaine version corrigera une ou deux fautes d'orthographe !
Modifié en dernier par hd31 le jeu. avr. 14, 2011 8:11 pm, modifié 2 fois.
tigrou
Scotché au forum
Scotché au forum
Messages : 427
Enregistré le : sam. déc. 17, 2005 11:36 am
Localisation : Trébons sur la grasse (31)
Contact :

Re: Régulation évoluée

Message par tigrou »

hd31 a écrit : Et la prochaine version corrigera une ou deux fautes d'orthographe !
C'est pas gentil de se moquer :D
Michel-First
Accro
Accro
Messages : 328
Enregistré le : jeu. déc. 27, 2007 9:46 pm
Localisation : Taverny

Message par Michel-First »

Tres belle realisation!
Frigorite Attestation de capacité N°20347
hd31
Resp. Section
Resp. Section
Messages : 3353
Enregistré le : dim. mars 18, 2007 12:21 pm
Localisation : Toulouse
Contact :

Message par hd31 »

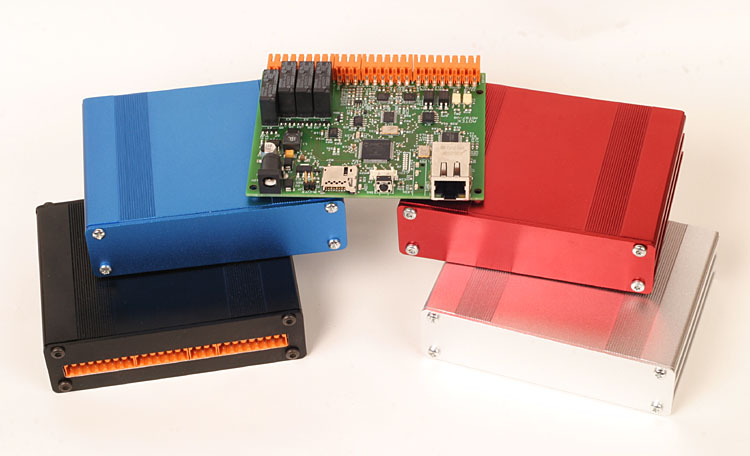

Nous développons une carte plus destinée au suivi photovoltaïque, mais qui pourra aussi servir de régulation avec le logiciel de la régulation présentée plus haut. Les limitations seront l'absence d'afficheur (configuration par web) et quatre relais au maximum. Le reste étant similaire, avec deux entrées supplémentaires sur optocoupleur, un support de carte micro-sd, une sortie buzzer. Et une grosse réduction du prix ! Le boîtier sera optionnel (pour réduire encore le prix) et en couleurs !
Fixation murale possible par équerres adaptées.



Avatar du membre
babar
Resp. Section
Resp. Section
Messages : 3235
Enregistré le : jeu. févr. 15, 2007 1:25 pm
Localisation : Brest
Contact :

Message par babar »

Bonjour,

Il y a du nouveau sur le petit boitier à usage pompe à chaleur? Je cherche un produit autonome sur lequel je puisse consulter les infos, différents relevé via une interface web en local. A priori ca colle bien à ce que je veux...
On va pas commencer à économiser l'énergie sinon les écolo vont se frotter les mains. (H.Simpson)
hd31
Resp. Section
Resp. Section
Messages : 3353
Enregistré le : dim. mars 18, 2007 12:21 pm
Localisation : Toulouse
Contact :

Message par hd31 »

Première réponse rapide : les boîtiers sans afficheurs sont disponibles, je viens juste d'en fabriquer quelques unes avant de lancer une petite série. Le portage du soft régulation avec afficheur sur la carte sans afficheur est prévu cette semaine !
Voir nos différents sites.

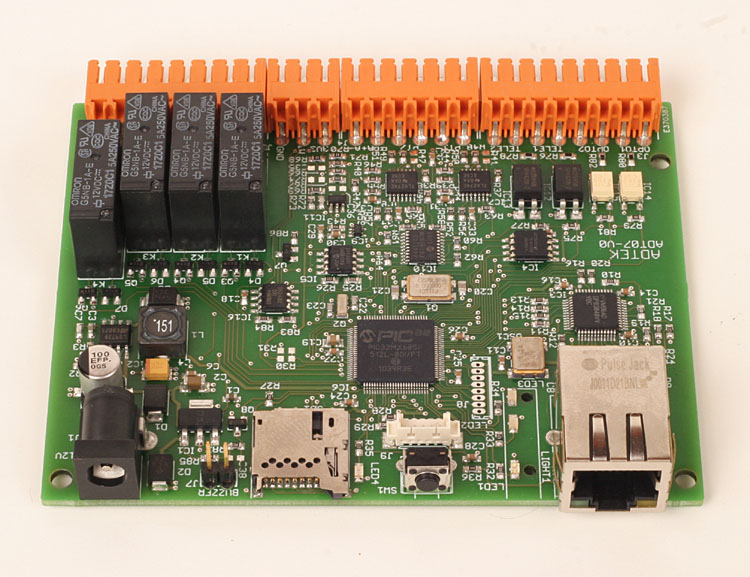

La carte PVBox est quasiment identique à la régulation présentée en début de post, hormis l'afficheur. Il y a même quelques améliorations techniques. Il ne faut donc pas s'arrêter au fait qu'elle soit présentée pour l'instant pour du photovoltaïque.

http://www.adtek.fr/
http://www.pvbox.fr/
http://store.adtek.fr/
