Ma fille en compressant les photos n'a pas garder les commentaires qu'il y avait sur chaque cliché. Il va falloir que l'on voit pour arranger ça, car comme ça, ça n'a pas beaucoup d'intérêt.
Je vais aussi te faire passer un schéma de principe de l'installation ( hydraulique )
afin de comprendre la description que je fais.
Pour les capteurs solaire, le camion qui devait les livrer a eu un accident, et je les attend toujours. Dès que c'est installé, je vous fais passer des photos.
Ensuite, je vous donnerai les consommations de cette installation après l'hiver prochain. On est en train d'améliorer encore le programme de l'automate, les possibilité de ce matériel sont inépuisables..... Mais il faut quand même avoir des bases pour programmer ça, mais le plus dur, c'est de bien penser le fonctionnement de l'installation.
Merci encore, Georges32
---------------------------------------------------------------------------
Voilà j'ai ré-intégré la présentation à ton message, comme ça tu peux la compléter ou la modifier comme tu veux.
Chanbon.
--------------------------------------------------------------------------
Maison individuelle, au Sud de Toulouse, 150m² de plein pied.
Isolation murs : Qualibel 10 cm
Plafond 25cm laine de roche.
Côté nuit :
4 chambres 12m² environ
2 salles de bain
1 couloir
Côté jour :
1 volume cuisine, salle à manger, salon, entrée.
1 bureau
Descriptif de l’installation :
Chambres : 4 ventilo-convecteurs Rhoss, type Frend, réversibles, puissance 1200 w régime d’eau 45/40.

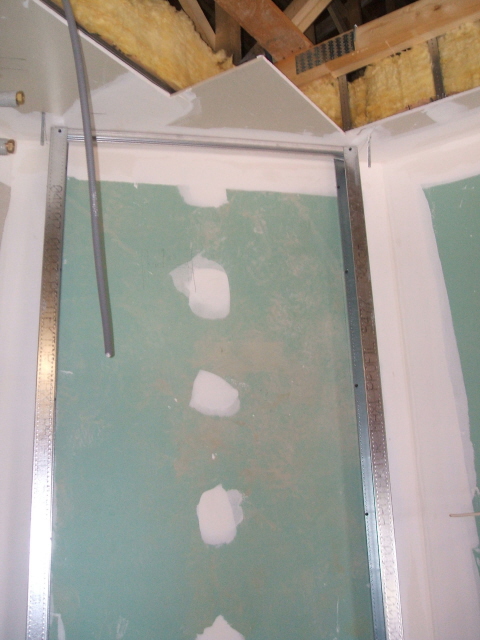

Salles de bain : 2 unités murales Rhoss, type Hydrowall, réversibles à télécommande infrarouge.
Bureau : 1 unité murale Rhoss, type Hydrowall, réversible à télécommande infrarouge.
Espace jour : à la demande du client, et aussi parce que les surface murales sont assez rares, nous avons monté un caisson de traitement d’air Rhoss ( CTA ) gainables avec 4 bouches de soufflage alimentées par gaines souples isolées diamètre 200. ( 1 cuisine, 2 salle à manger Salon, 1 entrée ).Une seule température de consigne pour tout le volume.
La grille de reprise se trouve en partie centrale du volume chauffé. ( ou climatisé ).
Production d’eau chaude :

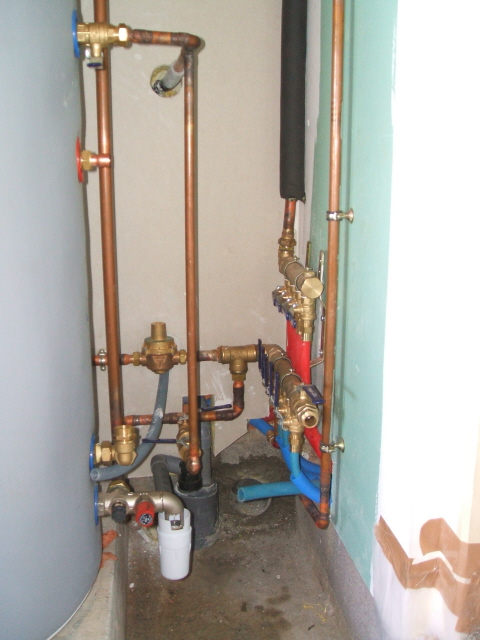

La production d’eau chaude est assurée par un ballon solaire et 5 m² de capteurs couplé à la P à C, et équipée d’une résistance d’appoint de 3 kw.
En hiver, la P à C maintient une température minimale de 43° en haut du ballon, si le solaire ne fournit pas. En tarif de nuit, si le solaire n’a pas atteint 60° dans la journée, un complément électrique se fait jusqu’à 60° sur la moitié du volume du ballon. En mi-saison, si la température du ballon dépasse 65°, une réinjection sur le circuit de chauffage se fait si l’installation est en demande.
Lorsque la température extérieure atteint 17°, ( mode chauffage ) toute l’installation se met automatiquement en stand-by, et tous les composants électriques ne sont plus alimentés (ventilo-convecteurs, CTA, circulateurs )
De même pour le mode climatisation : Stand-by si la température est en dessous de 25° ( point de consigne réglable )
Toute la gestion de l’installation se fait par automate programmable Crouzet Millénium 3.
Principe de fonctionnement:
Fonctionnement.
Arrêt du chauffage ou de la climatisation: Le commutateur Eté/Hiver est sur la position O.
Chauffage: La vanne motorisée V1 ( et V4 ) est ouverte par la position Hiver. L’interrupteur MA/AT de la P à C est sur Marche. Le chauffage est en service.
Eau chaude sanitaire: En hiver
Arrêt: Le commutateur 3 positions est sur 0.
Marche forcée: Si pour une raison quelconque il n’y a pas d’eau chaude, cette fonction vous permet de chauffer le ballon par la résistance électrique.
Auto: Cette position vous permet d’avoir de l’eau chaude par les trois possibilités suivantes régulées automatiquement:
- Le solaire: dès que la température des capteurs est supérieure à la température du ballon, le circulateur se met en marche et réchauffe le ballon.
- La P à C: Si le solaire n’a pas fonctionné et que la température du haut du ballon est en dessous de 42°, la P à C maintien le ballon entre 40 et 42° quelque soit l’heure de la journée.
- La résistance électrique: si la température du ballon n’a pas atteint 60° en partie basse dans la journée, un complément électrique se fera automatiquement en heure de nuit jusqu’à 60° pour destruction des bactéries.
Eau chaude sanitaire: En été
Le fonctionnement est identique au fonctionnement de l’hiver à la différence que:
Le solaire sera le principal fournisseur d’énergie, mais si la température du ballon n’atteint pas 40° en haut, la P à C ne réchauffera le ballon qu’en heures creuses, entre 4 h et 5 h. La résistance électrique fera l’appoint à la suite entre 5 h et 6 h. L’enclenchement de la P à C ainsi que la résistance électrique sera très rare en été.
Par contre, dès que la température du ballon atteint 60° en bas, la résistance électrique ne s’enclenchera pas la nuit suivante.
Au dessus de 40°en haut, la P à C ne s’enclenchera pas, mais si l’eau n’atteint pas 60° en bas, il y aura un complément électrique en heures creuses.
Au dessus de 60° en bas du ballon, ni la P à C, ni la résistance ne s’enclencheront en heures creuses.
Ré-injection dans le circuit de chauffage:
En position hiver, si la température du ballon atteint 65°, la vanne V2 s’ouvre, et réinjecte de l’eau sur le retour du chauffage si celui-ci est en dessous de 40°, et si la température extérieure est en dessous de 17°. Dès que la température du ballon atteint 60°, la vanne se referme pour éviter un refroidissement trop important du ballon.
Climatisation: Mettre le commutateur sur la position Eté.
La vanne V1 s’ouvre.
Pour la production d’eau chaude, la vanne V1 se ferme entre 4h et 5 h du matin, la P à C passe en mode « chaud » , le temps de réchauffer le ballon.
Cette opération se fait en heures creuses, donc la nuit. Pendant le temps de chauffe du ballon, il n’y a pas de climatisation dans la maison.
A la fin de chauffe du ballon, l’installation repasse en mode « froid ».
Chauffage de la piscine: Mettre le commutateur « chauffage piscine » sur I.
En hiver, la piscine chauffe en même temps que la maison.
En Eté, mettre le commutateur été/hiver sur 0.
Mettre le commutateur « chauffage piscine » sur Marche
La pompe devant produire de l’eau chaude, ne peut pas en même temps climatiser la maison.
Remarque: le chauffage de la piscine peut se faire la nuit, profitant ainsi du taris HC, et la nuit, la maison n’a pas besoin d’être climatisée.
Attention: pour avoir le meilleur rendement du système, aucun réglage ne doit être modifié sur l’installation.
